CADLUS Oneインストール方法

CADLUS Oneを使用する場合、CADLUS Oneインストール後に、プロテクトキーのドライバーをインストールする必要があります。
また、3次元表示（オプションソフト）を行う場合はさらに「Cortona VRML」をインストールする必要があります。

注意事項・制限事項
本製品の起動には、画面解像度が1024×768以上が必要です。1024×768未満ですとネット処理の画面の一部が表示されません。
3次元表示で十分な表示スピードを実現する為には、ハイスペック（pentiumⅢ 1GH以上、メモリ2GB以上、ハイエンドなグラフィックカード）のマシンが必要です。

CADLUS One及びCADLUS体験版のインストール手順（PDF）

体験版インストール手順ダウンロード

互換性の変更方法

windowsのOSがXP、Vista、7の場合、サンプル基板の回答読込ができない場合があります。
管理者権限を持ったユーザーでご使用になれない場合、インストール後、CADLUSやビューアに対しての互換性の変更を行う必要があります。

この操作はCADLUS One、X、Viewer、Review、Sim、サーキットなどすべて共通です。CADLUSビューアなどで圧縮基板を開けないなど、動作できない場合は、デスクトップの各アイコンをマウスで右クリックし「プロパティ」をクリックし、[互換性]のタブをクリックしてください。

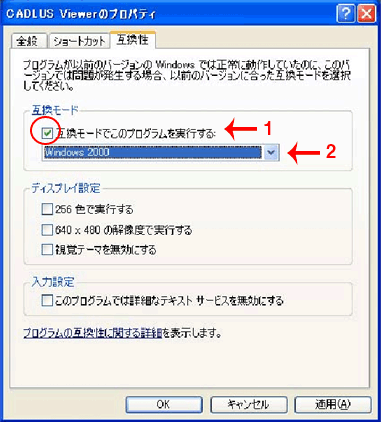

Windows XP

1. 「互換モードでこのプログラムを実行する」にチェックを入れます。

2. プルダウンボタンをクリックし、Windows 2000を選択します。
3. [適用]ボタンをクリックし、[OK]ボタンをクリックしてください。

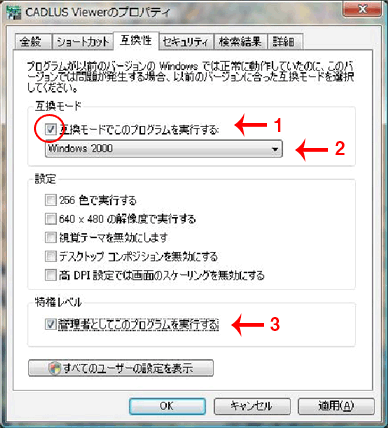

Windows Vista,Windows 7

1. 「互換モードでこのプログラムを実行する」にチェックを入れます。

2. プルダウンボタンをクリックし、Windows 2000を選択します。
3. 特権レベルの「管理者としてこのプログラムを実行する」にチェックを入れます。（オンにします。）
4. [適用]ボタンをクリックし、[OK]ボタンをクリックしてください。

部品作成

部品を作成する場合、マスター部品の作成と処理基板データ部品の作成の２通りがあります。

・部品マスターを作成する場合
「ファイル」ー「システム設定」ー「部品マスター登録・更新処理へ」で行います。

・基板データの部品を作成する場合
「ファイル」ー「使用部品登録・更新処理へ」で行います。

しかし部品マスターはシステム上（CAD上）で1ファイルだけで、穴図のマーク記号などが登録されています。よって、機種別、お客様別など、複数の部品マスターを管理する場合は一般の基板データ（部品データしか無い基板）で管理して下さい。

部品の新規作成例

ここでは、基板上の部品登録を例に記述します。下図の面実装の部品を新規に作ります。

マニュアルダウンロード（PDF）

その他の入力メニュー

ランド／パッド／フラッシュ・直線・円弧以外にも［入力］メニューには各種のメニューがあります

マニュアルダウンロード（PDF）

CADLUS Viewerのマニュアルの閲覧、ダウンロードが行えます。

マニュアルダウンロード

Arduino互換基板を題材に、CADLUSでの基板設計について学べます。
