プリント基板作成キット

名刺程のコンパクトな基板に
動作確認可能なLEDとスイッチを実装。

基板作成キット購入はこちら

おかげさまでCADLUSシリーズ累計ダウンロード数25万件突破!!

プリント基板作成キットとは

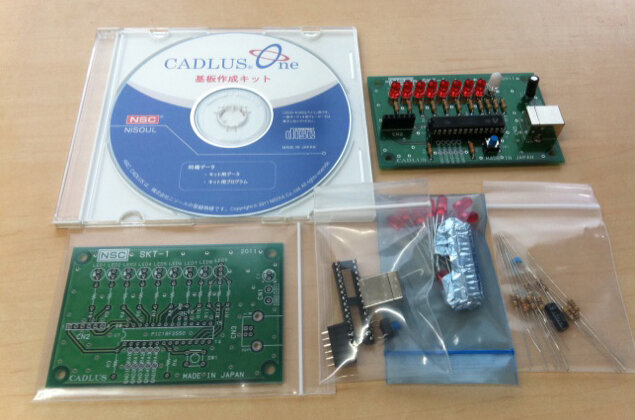

講習会の題材で使用している基板をキットとして販売しております。
基本のセット内容は以下の通りです。
また、PCB-CADソフト(CADLUS 体験版)で作成したデータはP板.comで基板製造も可能です。

基本セット内容

  1. プリント基板
  2. 部品一式 ・部品リスト
  3. 回路図データ
  4. 部品データ
  5. CADデータ
  6. 回路図CADソフト(CADLUSサーキット)
  7. PCB-CADソフト(CADLUS 体験版)
  8. 取扱説明書

本キットを完成させることで身につくスキル

  1. 基板に部品を半田付けするスキル
  2. PICへのプログラムの書き込み方法
  3. 回路図と基板設計データ、プログラム全てが無料ツールで変更出来る為、回路の動作をキットで理解して回路の変更や基板の形状や部品の場所の変更が可能です。プログラムを変更することでLEDの動作の変更が可能です。

キットから新しい形にカスタマイズも可能です。短時間で新たな価値を作り出すスキルも身につけることができます。
例えば、3Dプリンタで筐体をつくりキットを利用して新しいルーレットを作るなど活用方法は様々です。

SKT-2詳細

製品概要

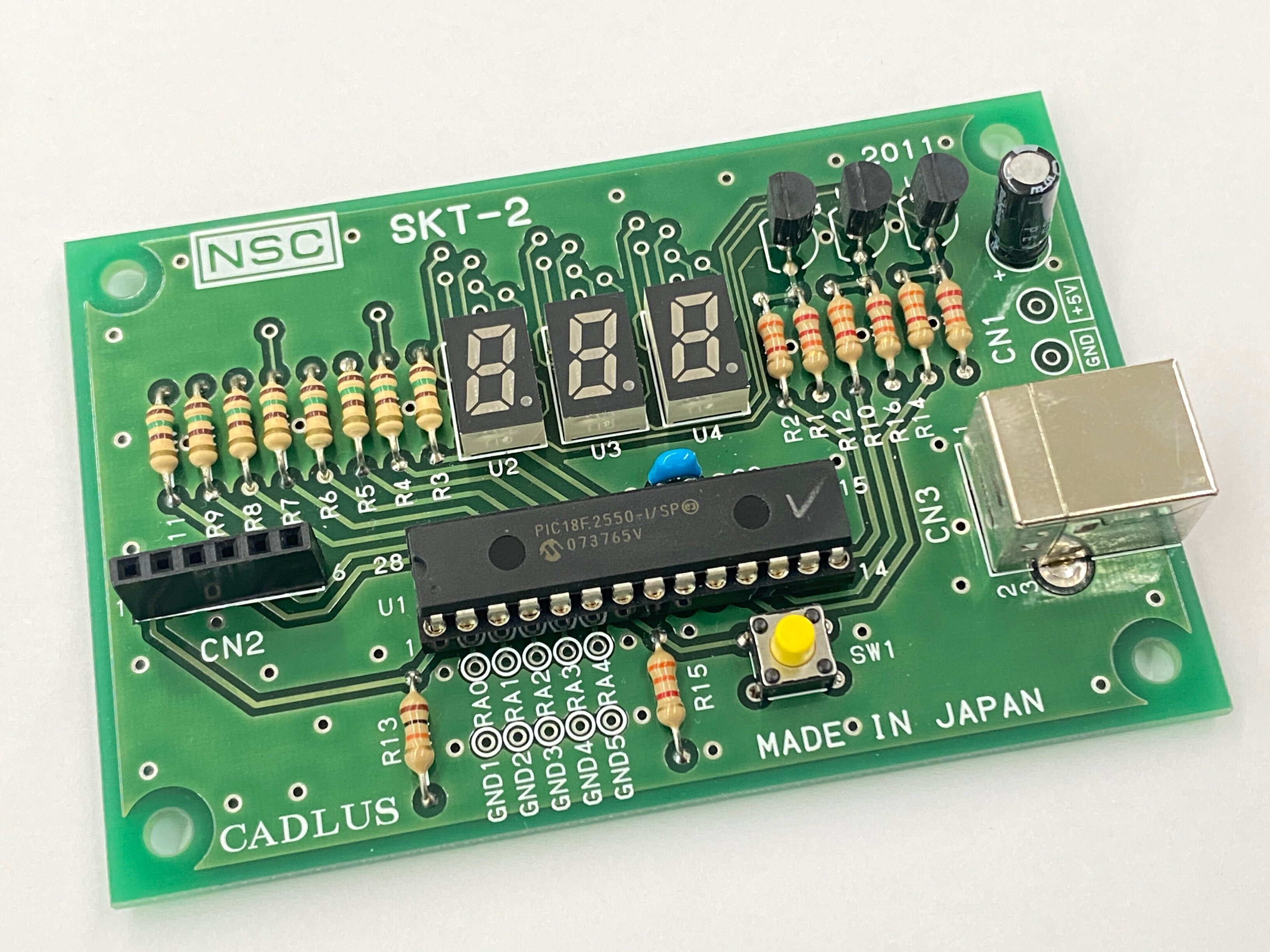

SKT-2 基板

名刺程のコンパクトな基板に動作を直接確認できる7SEG-LEDとスイッチを実装しています。
5Vの電源は USBコネクタ、又は乾電池四個での供給で稼動します。USBコントローラを内蔵したマイコンを使っているので、ヒューマンインターフェースデバイス(USB-キーボード、マウス、ジョイスティックなど)のプログラムを書き込めば、ヒューマンインターフェースにすることもできます。

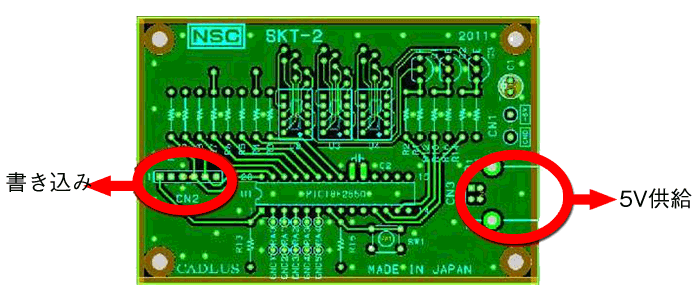

プログラムはマイコンをソケットから抜いてライターで書き込むか、CN2に PICKitやICD3などのライターデバッガーをつないで書き込んでください。

パーツリスト

SKT-2 パーツリスト

No

種別

部品記号

定数/呼称

部品メーカー型番

メーカー

01

プリント基板

PCB



SKT-2

ニソール

02

コネクター

CN1







03

コネクター

CN2

6極インライン、角ピン





04

コネクター

CN3

USB-B type

XM7B-0442

オムロン

05

CPU

U1

PIC-Ucom

PIC18F2550

MICROCHIP

06

トランジスタ

Q1



2SA1015



07

トランジスタ

Q2



2SA1015



08

トランジスタ

Q3



2SA1015



09

7SEG LED

U2



NAR131S-B

スタンレー

10

7SEG LED

U3



NAR131S-B

スタンレー

11

7SEG LED

U4



NAR131S-B

スタンレー

12

タクトスイッチ

SW1

垂直タクト

アルプス

SKHHAJA010

13

ケミコン

C1

ケミコンリード式

EKMG350ELL470ME11D

日本ケミコン

14

積層セラミックコン

C2

セラミックコンデンサ

RPER71H104K2S1A03A

村田製作所

15

カーボン抵抗

R1

22K

CF1/4C223J

KOA

16

カーボン抵抗

R2

3.3K

CF1/4C332J

KOA

17

カーボン抵抗

R3

150

CF1/4C151J

KOA

18

カーボン抵抗

R4

150

CF1/4C151J

KOA

19

カーボン抵抗

R5

150

CF1/4C151J

KOA

20

カーボン抵抗

R6

150

CF1/4C151J

KOA

21

カーボン抵抗

R7

150

CF1/4C151J

KOA

22

カーボン抵抗

R8

150

CF1/4C151J

KOA

23

カーボン抵抗

R9

150

CF1/4C151J

KOA

24

カーボン抵抗

R10

22K

CF1/4C223J

KOA

25

カーボン抵抗

R11

150

CF1/4C151J

KOA

26

カーボン抵抗

R12

3.3K

CF1/4C332J

KOA

27

カーボン抵抗

R13

10K

CF1/4C103J

KOA

28

カーボン抵抗

R14

22K

CF1/4C223J

KOA

29

カーボン抵抗

R15

3.3K

CF1/4C332J

KOA

30

カーボン抵抗

R16

3.3K

CF1/4C332J

KOA

組み立て、動作確認

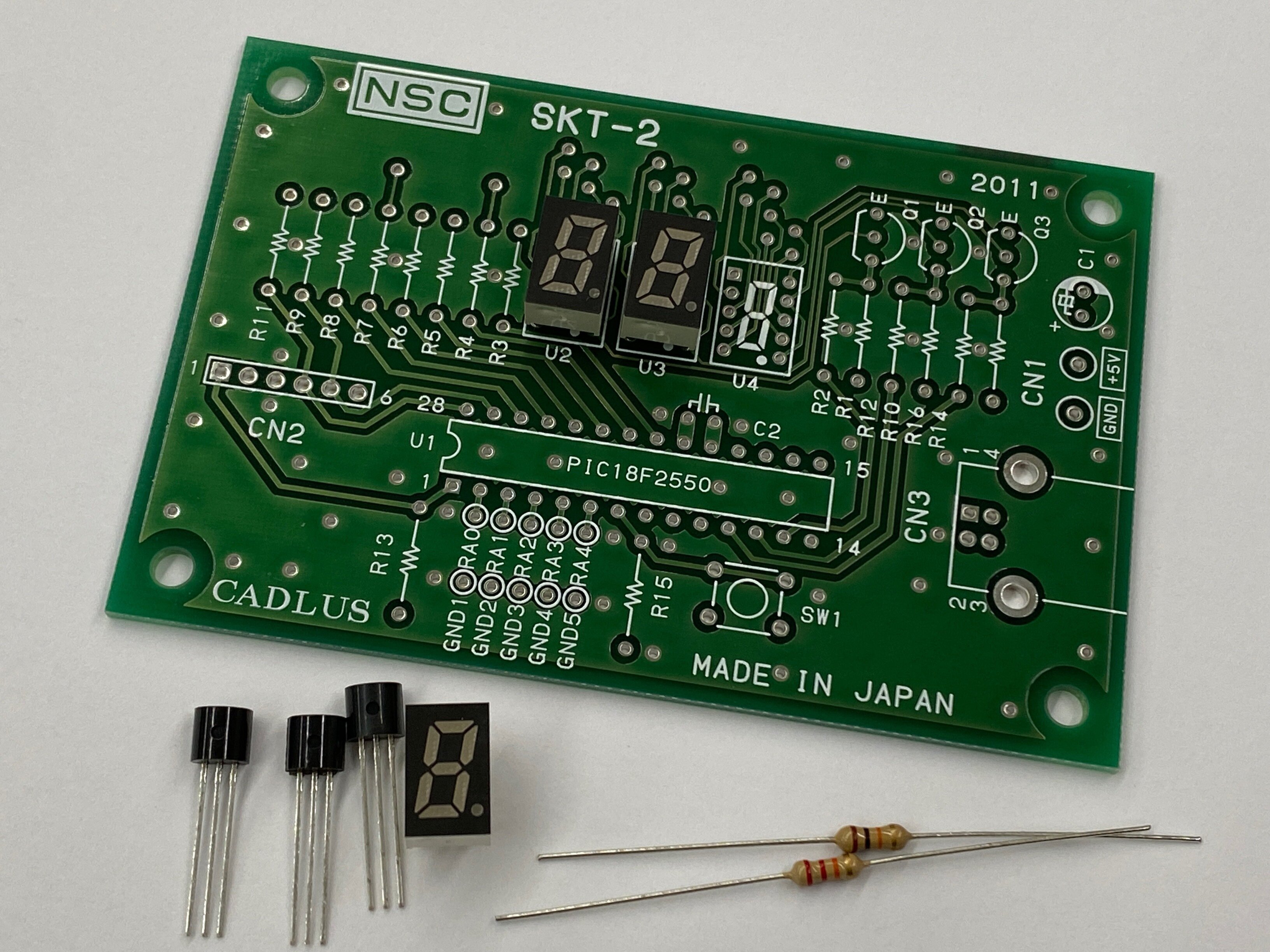

1.付属部品を基板のシルク文字と、パーツリストを参照して取り付けてください。
U1のマイコンは直接半田付けせずソケットを経由します。

2.プログラムは書き込み済みなので、正しく実装して通電すれば 7SEG-LEDが「777」の特定パターンで点灯します。

3.スイッチを短く押すと数値がカウントして停止します。
4.スイッチを長く押してから離すと、カウントが徐々に遅くなり、停止します。

5.表 1の CN2を通してパソコンと PICKit/ICD3と接続することで、デバッグ、プログラム書き込みができます。

完成イメージ

端子

端子名

備考

CN2-1

VPP

四角パッド。近傍に「 1」のシルク文字有り。

CN2-2

5V

接続する書き込み器に電源を供給

CN2-3

GND



CN2-4

PGD



CN2-5

PGC



CN2-6

RESERVE

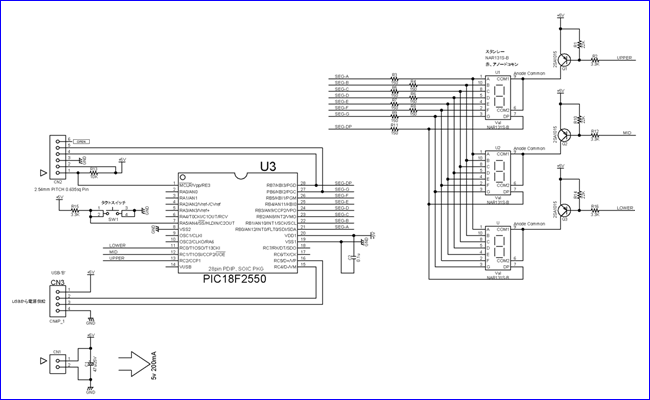

回路図

SKT-2 回路図

注意事項

※本製品は、電子工作や電子回路についての一般的な知識が必要です。
※本製品に使用しているマイコンチップ PIC18F2550は、マイクロチップ社のドキュメントを御参照ください。
※静電気に弱い部品を使用していますので、適切な取り扱いをお願いします。
