勿論CADLUS以外のデータも解析可能！
ODB＋＋、Design Fileに対応

CADLUS Oneは、配線層数に応じて計5つのラインナップをご用意。
作成したい基板や搭載したいオプションに合った製品をお選びいただけます。

解析の申し込みはこちら

2つの解析プラン

簡易EMIチェックサービス
10万円／1基板

下記4種類のEMIチェックを行い、設計品質向上、レビュー時間短縮に寄与します。
※同一基板の解析については、30日を超過または6回目より追加料金が発生いたします。

【簡易EMIチェックサービスレポートサンプル】

プレーン共振解析サービス
価格：10万円（税抜き）　6層以下または3電源まで

電源グランドプレーン間の共振を解析し、レポートとしてお渡しします。

※同一基板の解析については、30日を超過または6回目より追加料金が発生いたします。

解析対象データ

基板層数は4層以上が対象となります。
2層基板でプレーン共振解析を行いたい方は、友人解析サービスにお問い合わせください。

ご依頼時の必要情報について

1）電源・GNDネット名

• 簡易解析では解析条件は以下の値が固定値となります。
• 銅箔厚0.035mm、絶縁体厚0.6mm、比誘電率4.6、Tandelta0.018
• 解析周波数：10-1000MHz
• メッシュサイズ：3mm
• 励振源：プレーン四角と主要LSI
• コンデンサ部品と容量：Cで始まる部品名で、指定電源-GNDネットを接続する2ピン部品
• 容量は0.1uFといたします。

※解析条件はデフォルト値での実行となりますが、共振の有無が把握できます。

その他

1. プレーン共振解析対象は、コンデンサが接続していることが前提になります。
2. 簡易プレーン共振解析ではスナバ回路は対象外です。
   スナバ回路を含めた解析を希望される方は、有人解析サービスをご利用ください。
3. 層構成の指定はできません。

有人解析サービス
価格：30万円（税抜き）　6層以下または3電源まで

専任コンサルタントがつき、電源グランドプレーン間の共振を解析します。
詳細をヒアリングすることで、各電源 に対しての具体的な対応策のご提案が可能です。

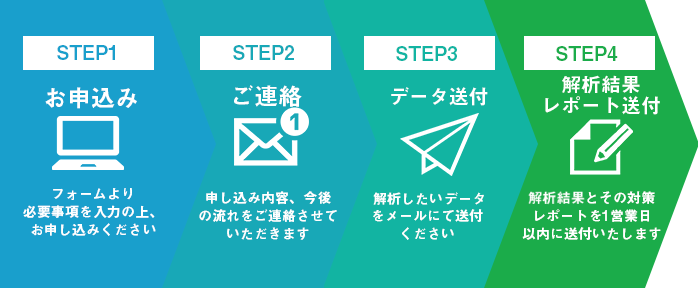

ご利用フロー

ご送付いただく解析データは以下です。
CADLUSPCB,CADLUSXのCOMPデータ/その他解析したいCADデータから出力したODBG++ファイルまたはデザインファイル(.DSN)

※お申込み状況、CADデータのファイル形式により、解析にお時間を要する場合がございます。

解析の申し込みはこちら

FAQ

データの送付方法を知りたい

申し込みフォームよりお申し込みいただいた後、弊社からメールを返送させていただきます。そちらのメールにデータを添付し、返送してください。

解析料金がいつ時点で発生するのかを知りたい

送付いただいた時点で発生いたします。 ただし、送付いただいたデータが解析対象外だった場合、料金は発生いたしません。

請求書がいつ送付されるのかを知りたい

データを送付いただいた後、解析結果と併せて請求書を送付させていただきます。

CADLUS Xのデータを解析したい

基板圧縮保存よりcompデータを保存し、送付してください。

サービス以外のチェック項目にも対応してほしい

プロフェッショナルサービスとして個別対応いたします。申し込みフォームより、詳細をご連絡ください。

簡易EMIチェックの6回目以降の追加料金を知りたい

6回目以降のシミュレーションを行いたい場合は、再度ご注文いただき、費用10万円にて5回までの検証が行えます。

面付けされている基板の解析は可能ですか

面付けされている基板はお請けできません。単一の基板データにてご依頼をお願いいたします。
