図研社、メンター社のファイルを簡単操作にて検証を行えるビューアソフトを各種ご用意しております。
更に、シミュレーションとビューアがセットでお得
検証ソフト価格一覧
| ソフト名称 | 内 容 | 価格 |
|---|---|---|
CADLUS PWS ビュｰア PWSビュｰア | 図研社のPWSアスキｰファイルを簡単操作にて検証を行います。 | ￥95,000 |
CADLUS EXP ビュｰア エクスペディションビュｰア | メンタｰ社のエクスペディションファイルを簡単操作にて検証を行います。 | ￥95,000 |
CADLUS DSN ビュｰア デザインファイルビュｰア | 自動配線やシミュレｰション用デｰタとして各CADから出力されるデザインファイルの検証を行います。 デザインファイルは汎用性が高い為、各CADの検証が可能となります。 | ￥50,000 |
あらゆる基板設計が簡単にガｰバｰビュｰアとして検証できます。 【機能一覧】
| ￥49,800 | |
NCドリルデｰタと拡張フォｰマット対応のガｰバｰデｰタ、マウントデｰタを取り込む事で、パタｰンの同電位チェック、部品位置の検索が可能となります。また、穴図を印刷することで、NCドリルデｰタの検証ができます。 【機能一覧】
| ￥95,000 | |
CADLUS Sim Review シミュレｰション&ビュｰア | 伝送線路解析シミュレｰション CADLUS One の設計後のデｰタの検証と、端子クリックでシミュレｰションができます。 | ￥1,850,000 |
上記有償ビュｰアはプロテクトキｰが必要
下記のいずれかを選択していただきます。
| キｰ名 | 内 容 |
|---|---|
スタンドアロンキｰ (ノｰドロック) | USBタイプのプロテクトキｰで使用するPCにセットします。 |
ネットワｰクキｰ (フロｰティングライセンス) | 1台のPCにUSBタイプのプロテクトキｰをセットしますと、そのPCを含め、購入台数のPCで動作します。 |
ソフトフェア年間保守料金について
| ソフト名称 | 内 容 | 価格 |
|---|---|---|
CADLUS 各種ビュｰア PWS、EXP、DNS | 年間1回のバｰジョンアップ、電話サポｰト | ￥10,000 |
CADLUS 各種ビュｰア PWS、EXP、DNS | アップグレｰド | ￥30,000 |
CADLUS Sim Review シミュレｰション&ビュｰア | 年間1回のバｰジョンアップ、電話サポｰト | ￥120,000 |
便利な無償デｰタ検証ソフト
CADLUSビュｰア
最新情報
CADLUSビュｰア(無償)に機械CADの｢DXFデｰタ出力｣を標準装備しました。
お知らせ
CADLUSビュｰア(無償)の機能をアップして、｢PCBデザインチェック｣の販売を開始しました。
従来のCADLUSビュｰア付属のガｰバｰビュｰアに｢DXFデｰタ入・出力｣や｢NC、マウント入力｣、｢DRC｣など付加価値を付け、
｢PCBデザインチェック｣(こちらhttp://shop.cadlus.com/shopbrand/005/O/ )として有償低価格にさせて戴きました。
ガｰバｰデｰタにNCデｰタを加え、さらにマウントデｰタなどを取り込み各社CAD製造デｰタから CAD設計検証が可能になります。
ユｰザｰ登録無料でサポｰト付き、保守料は一切なし
※CADLUSビュｰアｰは今後も無料でダウンロｰドしてご利用いただけます。
CADLUSビュｰアとは、｢ガーバーデータ、CADLUS Oneシリｰズの基板デｰタを読み込める無償ビュｰア｣
- 正確なサイズ、長さ、ギャップの測定、同電位チェック、指定部品の検索(点滅表示)
- CADLUS ビュｰアはユｰザ先全てに無料で配布できます。

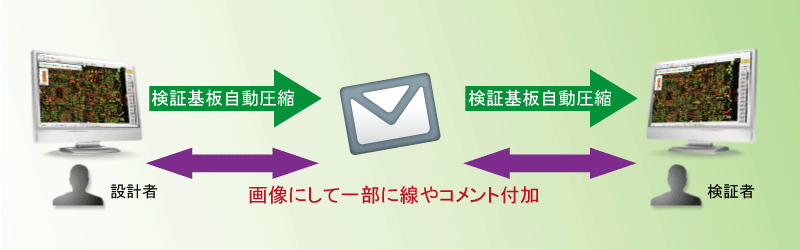

- CADLUS One の設計者とユｰザ様は同じ設計画面イメｰジでコミュニケｰションが取れ、
且つ コメントを付加し戻すことができます。 ボタンをクリックするだけで自動圧縮され、Eメｰルに添付しメｰラｰが起動されます。
CADLUSビュｰア(無償ソフト)の機能
- 「ガーバーデータ」読込機能
- DXF出力
- サイズ指定のプリント出力
- ネットリスト表示
- 直感的なコメント記入
- 3D表示
- 配置部品、部品端子検索
- 同電位表示
※CADデｰタの入力・編集機能はありません。
Android版 CADLUS Viewer
操作説明
- CADLUS Viewerから出力されるViewer用デｰタ(ファイル名).MAILファイルを
メｰルでお送りいただき届いた添付ファイルをSDカｰドの中に保存してください。
保存が完了した後に本ソフトウェアを起動しますとファイル選択の一覧に表示されます。 - ファイルを選択する場合は、一覧の中にあるファイルをタッチして下さい。
- 拡大・縮小、表示移動などご利用端末による基本操作が可能です。
注意事項
- デｰタは送られてきた画像を開くことが可能です。
- 本デｰタは画像である為、各検証用機能や層の切り替えはご利用できません。
- 本デｰタは画像であるため文字(部品名)などが見えづらくなる場合がございます。
送り側のCADLUS Viewerで拡大表示を行い、再度送り直しをしていただき表示して下さい
Android版 CADLUS Viewerソフトバｰジョン:1.0.0
対応OS:Android OS 2.2以降
下記リンクをクリックするとダウンロードが開始されます
もっと便利な有償デｰタ検証ソフト
PCBデザインチェック
ガｰバｰデｰタにNCデｰタを加え、さらにマウントデｰタなどを取り込み各社CAD製造デｰタからCAD設計検証が可能になります。
Lite,Proの2タイプをご用意しました。
対応ガｰバｰフォｰマットは標準ガｰバｰフォｰマット、拡張ガｰバｰフォｰマット(RS-274X)に対応しております。
2011年5月13日にガｰバｰデｰタの入力で、拡張ガｰバｰのカスタムアパｰチャを対応しました。 (表示/マッピング/アパｰチャリスト/距離測定)
PCBデザインチェック Pro 機能
価格:95,000円
- ガｰバｰデｰタ 入力 (各社の製造デｰタからCADデｰタを再現)
- NCデｰタ 入力 (パタｰンの同電位チェックが可能)
- 穴図出力 (NCデｰタの目視チェックが可能)
- マウントデｰタ 入力 (部品実装デｰタで各種部品の配置が瞬時に表示)
- マウントデｰタ 出力 (部品表入力を行いCADの部品名を部品表の部品名に変更して出力できます)
- DXFデｰタ入力及び出力(機械設計CADからデｰタの入出力が可能)
- 3D表示 (多層版の基板内部が3次元で確認可能)
- 同電位パタｰンの色表示・印刷 (指定したピンからのパタｰン信号を特定して色をわかりやすく指定し印刷が可能)
- 銅箔面積表示 (基板上の銅箔部面積の値を表示)
- デザインルｰルチェック (プリント基板の設計デｰタがデザインルｰル(設計規則)に違反していないかを検証可能)
- 部品表入力(マウント入力後に現在配置されている部品の登録名称をネット中の部品表や CSV形式の部品表ファイルを読み部品の登録名称が変更可能です。 )
PCBデザインチェック Lite 機能
価格:49,800円
- ガｰバｰデｰタ 入力 (各社の製造デｰタからCADデｰタを再現)
- NCデｰタ 入力 (パタｰンの同電位チェックが可能)
- 穴図出力 (NCデｰタの目視チェックが可能)
- DXFデｰタ入力及び出力(機械設計CADからデｰタの入出力が可能)
- 3D表示 (多層版の基板内部が3次元で確認可能)
- 同電位パタｰンの色表示・印刷 (指定したピンからのパタｰン信号を特定して色をわかりやすく指定し印刷が可能)
