自分好みの
ワークスペースに！
操作しやすい配置に変更
ウィンドウ位置をご自身が作業しやすい位置に指定可能
タブ形状もお好みに合ったものにカスタマイズ可能
自由に変更可能な
図面枠
テンプレート利用で作業効率化
既存テンプレートの選択はもちろん、新規作成も可能
作成したテンプレートも登録可能
タイトル枠の配置も自由に設定
あったら便利な
機能を搭載
図形描写も楽々対応
ペイント系ソフトのような操作感で、あらゆる図形を簡単描画
少ない設定でバス配線が可能
配線を効率的に行うためのサポートにも対応
こんなお悩みありませんか？
部品がない
使用する部品がライブラリーにない..。
CADLUS Schematicでは、豊富なライブラリーを無償でご用意。 さらに、データにない部品も月間一定数まで無償作成しております。
納期が短い
納期が短く、効率的に設計がしたい...。
モジュールデータを多数ご用意。
1から設計しなくても、モジュールデータを活用することで設計時間の約20％の時間短縮を実現いたします。
時間がない
しっかりとチェックする時間がない...。
手戻り作業を無くすチェック機能をご用意。
誤接続や未接続・同一参照名シンボルチェックを活用することでちょいミスを無くし、手戻り作業から解放されます。
初期設定不要ですぐに導入可能
CADLUS Schematicは、複雑な初期設定が一切不要。
インストール後すぐにご利用いただけるため、導入に工数をかける必要がありません。
CADLUS Schematicがおすすめ！！
自分好みのワークスペースを作り上げるなら、CADLUS Schematicが最適です。ウィンドウ位置やタブ形状を自在にカスタマイズし、基板回路図の設計作業効率を大幅に向上させます。豊富なテンプレートで効率的な作業が可能。さらに、あらゆる図形描画を簡単に行えるペイント系ソフトのような操作感で、基板回路図、配線作業もスムーズにサポート。部品不足や短納期の悩みも解消します。
ライブラリーには豊富な部品が揃っており、さらに月間一定数の無償作成サービスも提供。多彩なモジュールデータを活用することで、設計時間を約20%短縮。誤接続や未接続をチェックする機能で手戻り作業を防ぎ、初期設定不要で導入後すぐに使用可能です。CADLUS Schematicで、ストレスのない回路図の設計環境を手に入れましょう。
CADLUS Schematicの特長
あったら便利な機能を複数ご用意しております。
部品作成アシスト機能
複数ピンの一括作成や図形の整列が可能です。
豊富なルールチェック
ピン接続有無や重複参照検知、ERC検証が簡単にチェックでき、エラーを一覧表示することが可能。ミスのない回路図面作成を支援します。
他社ネットリスト出力
他社回路図ネットリスト28フォーマットに対応しております。
部品表出力
回路図作成後、登録している部品情報を瞬時に呼び出し出力できる部品表機能を搭載しております。
外部データ出力
外部データファイルDXF、BMP、PNG出力が可能です。
CADLUS Schematic
のプラン
| CADLUS Schematic 無償版 | CADLUS Schematic トライアル版 | CADLUS Schematic 有償版 | |
|---|---|---|---|
| 月額料金 | 無料 | 無料 | 5,000円(税抜) |
| 年間払い料金 | 55,000円(税抜) | ||
| 利用期間 | 縛りなし | 無料体験期間(7日間のみ) | 縛りなし |
| 機能 |  機能制限あり |  | |
無償版と有償版の
機能比較
| CADLUS Schematic 無償版 | CADLUS Schematic 有償版 | |
|---|---|---|
| ピン数制限 | 300ピンまで | 制限なし |
| ネットリスト出力 | 標準のみ | 各種対応 |
| 自動バックアップ |  | |
※機能制限の一部を掲載しております。

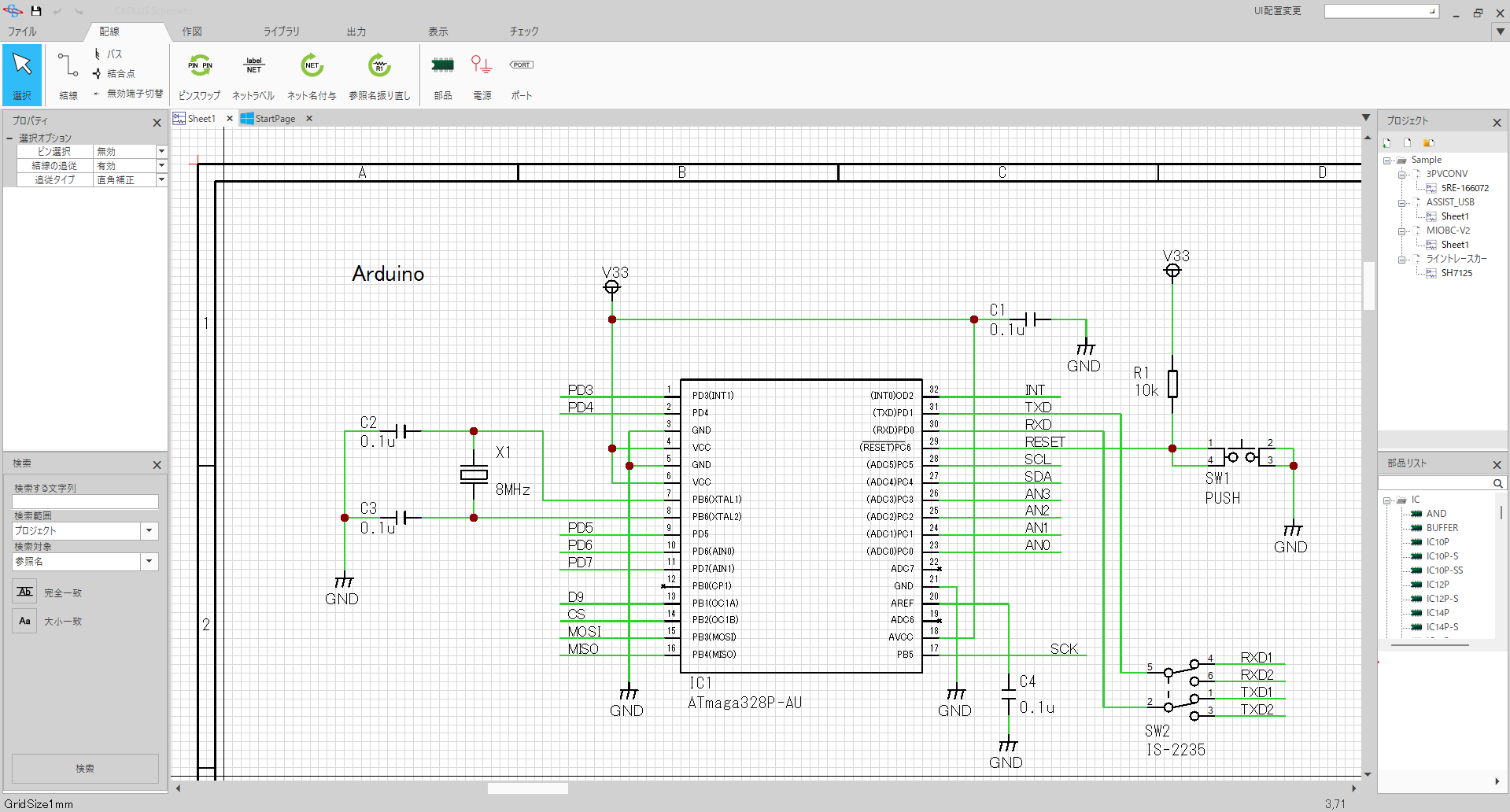

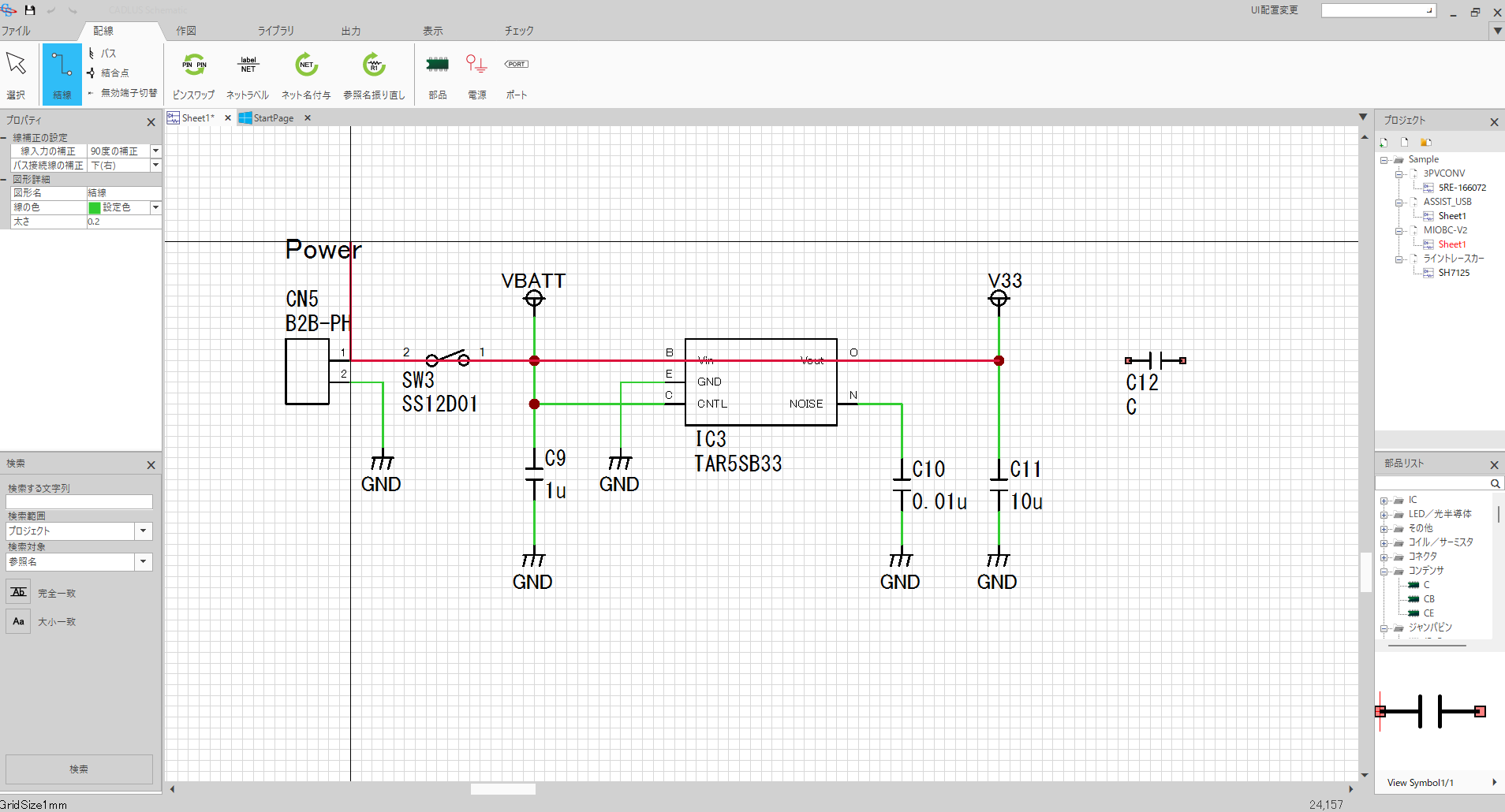

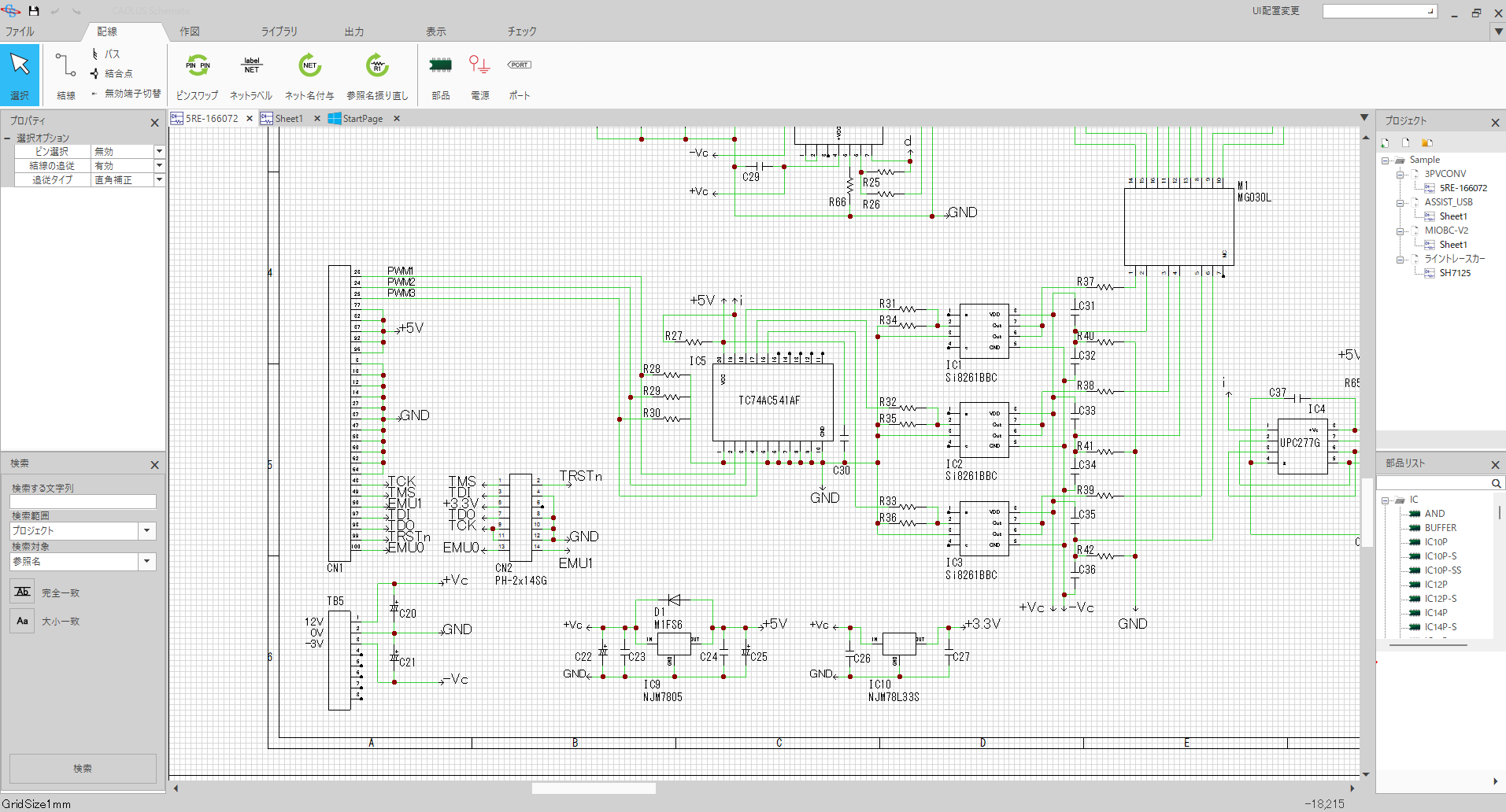

CADLUS Schematic
の画面イメージ
動作環境
| 対応OS | Windows11/10 |
|---|---|
| CPU | Intel® Core™ i5プロセッサ、または同等のプロセッサ （Intel® Core™ i7プロセッサ、または同等のプロセッサ推奨） |
| メモリ | 8GB（16GB以上推奨） |
| HDD | 20GBの空き容量 |
| ディスプレイ | 解像度1024×768以上（1280×1024以上推奨） |
| その他 | インターネット環境（ユーザー登録・アップデータ ダウンロード時） |
